Hvorfor er sjablongdesign så viktig?
Som det sies i PCB-produksjonssamfunnet: "Hvis sjablongdesignet ikke er riktig, kan ikke selv den beste plasseringsmaskinen og den mest stabile reflowovnen redde deg fra loddefeil."
Vanlige problemer inkluderer
- Overdreven loddepasta → utsatt for brodannelse og kalde loddeforbindelser.
- Utilstrekkelig loddepasta → svake loddeforbindelser og redusert pålitelighet.
- Feil åpningsform → kan forårsake defekter som "tombstone" eller mid-chip loddekuler.
Dette er grunnen til at SMT Stencil Design er det aller første leddet i SMT-prosesskjeden - som direkte påvirker den endelige loddekvaliteten.
Viktige designpunkter
1. Tykkelsestilpasning
Velg passende sjablongtykkelse basert på komponentpakke og putestørrelse (vanligvis 0,10 mm–0,15 mm).
For IC-er med fin tonehøyde og enheter med høy effekt, kan trappesjablonger (trinn opp/ned) brukes for å matche tykkelse i forskjellige områder.
2. Aperture Optimization
For små komponenter som 0402 eller 0201, bruk reduserte åpninger eller "hjemmeplate"-former for å minimere risikoen for loddekuler på midten.
For BGA-er, kontroller arealforholdet for å sikre jevn frigjøring av loddepasta.
3. Materiale og håndverk

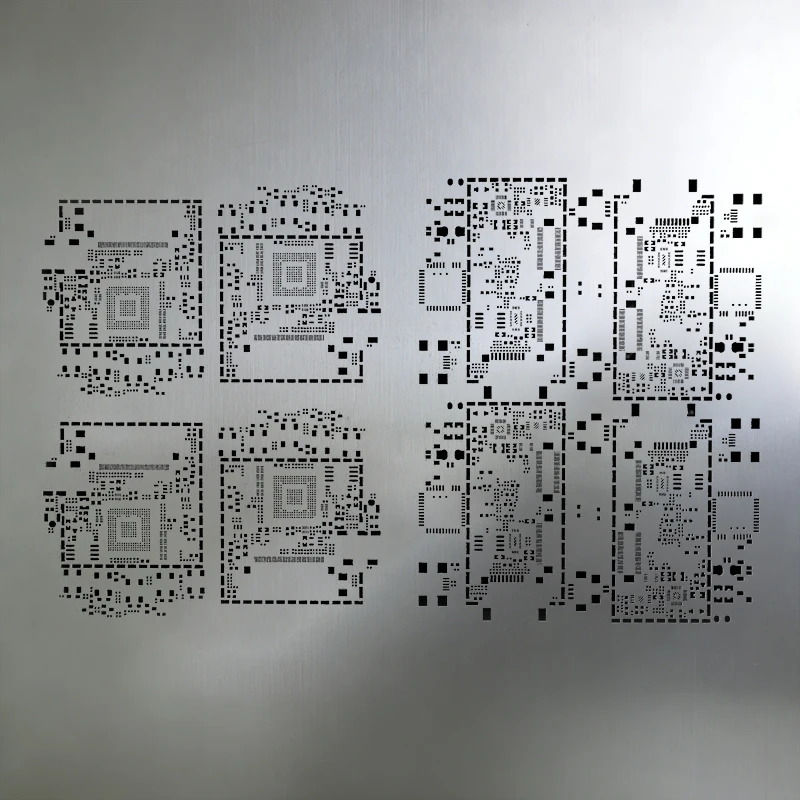

Laserskårne sjablonger i rustfritt stål foretrekkes for glatte kanter og høy presisjon.
For spesielle krav kan nikkellegering eller nanobelegg påføres for å forbedre pastafrigjøringen og forlenge stensilens levetid.
4. Sonedesign
For brett som kombinerer IC-er med fin pitch og store pads, sikrer sonedesign optimalt loddepastavolum i hvert område.
Anvendelse av SMT-sjablonger i PCBA-prosessen
- PCB-design → Definer puteplasseringer og dimensjoner.
- Sjablongdesign → Spesifiser blenderåpningsformer og -størrelser.
- Sjablongfabrikasjon → Laserskjæring eller kjemisk etsing.
- PCB-forberedelse → Rengjør overflater for å sikre presis passform.
- Sjablongjustering → Bruk registreringshull eller referansepunkter for nøyaktig posisjonering.
- Loddepasta utskrift → Påfør lim med en nal i sjablongåpninger.
- Komponentplassering → Automatisert plukking og plassering av SMD-komponenter.
- Reflow lodding → Smelt loddepasta for å danne skjøter.
- Inspeksjon og testing → AOI, røntgen, funksjonstesting.
STHLs Stencil Design Fordeler
Sammendrag
Å velge SMT Stencil Design betyr å ta ledelsen når det gjelder loddingskvalitet og produksjonseffektivitet. Shenzhen STHL Technology Co., Ltd. kombinerer rik loddepasta sjablongdesignprosjekterfaring, avanserte produksjonsteknikker og streng kvalitetsstyring for å gi one-stop-støtte - fra stencildesign for SMT til ferdig produktlevering.
Vi garanterer at hver PCb-sjablondesign er nøyaktig beregnet og verifisert for å sikre optimalt volum, form og plassering av loddepasta - som reduserer etterarbeid, reduserer kostnadene og forbedrer leveringsstabiliteten.
